Description
GRASS Hetal Kinvaro F-20 felliflipafesting með opnunarstuðningi og lokunardempara. Með gráum hlífðarhettum
Umsókn:
- Fyrir flipa með breiddum: 400 – 1200 mm og hæðum: 520 – 900 mm
- Tilvalið í eldhússkápa
- Hentar einnig vel til að gera við eða skipta um flapinnréttingar í eldhússkápum, t.d. B. frá Nobilia.
- Fyrir flapþyngd frá 3,8 til 19,2 kg
Einkenni:
- Flipinn er tryggilega haldið í hvaða stöðu sem er
- Sérstaklega auðveld hreyfing
- Stillanlegur gormakraftur
- Innbyggð stillanleg lokunardempun
- Forsamsettar Euro-skrúfur og staðsetningarpinnar til að auðvelda festingu á festingunni á hliðarplötuna
- Hægt er að stilla innbyggða opnunartakmörkun í allt að 90°
Þrívíddarstilling á flipanum með beinni stillingu:
- Hæðarstilling: ±1,5 mm
- Vindstilling: ±1,5 mm
- Hallastilling: ±1,5 mm
- Einnig er hægt að stilla samskeytin í þrívídd með beinni stillingu

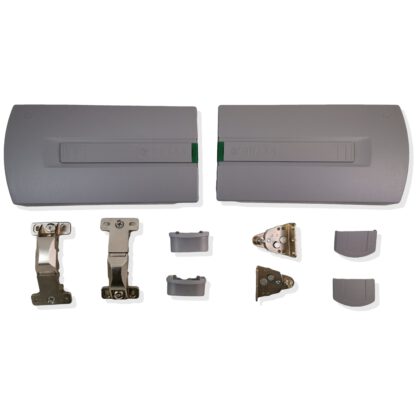

Umfang afhendingar felur í sér:
- 2 x festingar (1 x hægri og 1 x vinstri)
- 2 x skrúffestingar fyrir viðartengingu (þar á meðal hlífðarhettur)
- 2 x hlífðarhettur (1 x hægri og 1 x vinstri)
- 2 x tengilamir
- 1 * Borunarsniðmát
- 1 x samsetningarleiðbeiningar
Samsetning:
- Skoðaðu uppsetningarmyndbönd fyrir GRASS Kinvaro F-20 flapfestinguna!
- Pappírssniðmát fylgir með til að auðvelda samsetningu
- Framsetning er fljótleg og án verkfæra
Vinsamlegast veldu rétta tegund af festingu!
Þegar þú reiknar út þyngdina skaltu einnig hafa í huga þyngd húsgagnahandfangsins!
Við munum vera fús til að aðstoða þig við valið.
Sæktu samsetningarleiðbeiningar (uppsetningarleiðbeiningar) fyrir GRASS Kinvaro F-20 flapfestingu!
Sæktu stillingarleiðbeiningar fyrir GRASS Kinvaro F-20 flipafestinguna!
Sæktu upplýsingabæklinginn um GRASS Kinvaro flapfestingar!
Sæktu vörulistann fyrir GRASS Kinvaro flapfestingar!
Sæktu CAD gögn fyrir GRASS Kinvaro F-20 flapfestingu!
Framleiðandi: GRASS GmbH
